MB無級變速機基本結構圖及簡介概述

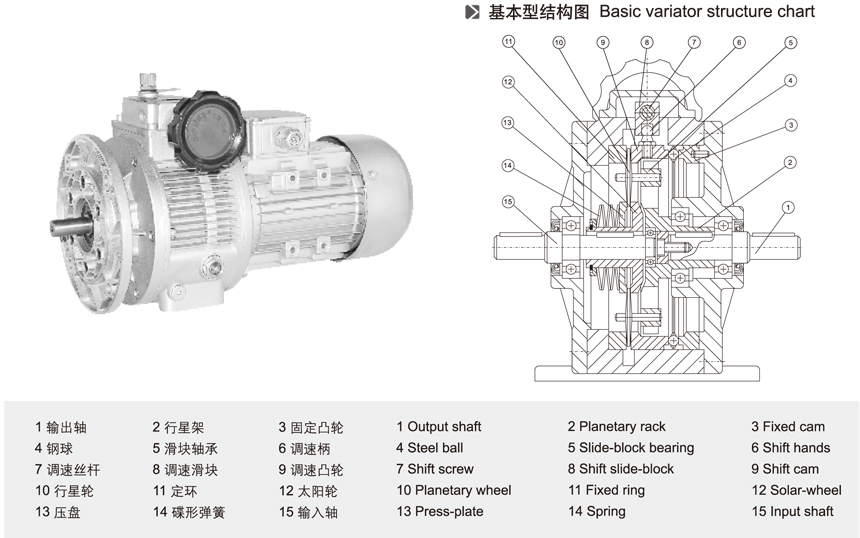

MB無級變速機基本結構圖有15個方面介紹：1、輸出軸 2、行星架 3、固定凸輪 4、鋼球 5、滑塊軸承 6、調速柄 7、調速絲桿 8、調速滑塊 9、調速凸輪 10、行星輪 11、定環 12、太陽輪 13、壓盤 14、碟形彈簧 15、輸入軸

基本型結構：


總體簡介：
一、結構特點
    調速精度高，速度重復精度達0.5-1轉。
    可雙向連續運轉。
    輸出傳動比在1：1.4-1.7之間連續續可調，變速比達5。
    運行效率高，平穩靜噪。
    密封性好，對使用環境適應性強。
    能與各種減速機靈活組全合，解決各種傳動變速方案。

二、主要材料
    外殼：MB02-MB07為鋁合金，MB15-MB75為鑄鐵。
    內部零件：為熱處理淬硬的GCr15鋼。
    軸：熱處理淬硬并經低溫回火的45#鋼。

三、涂漆
    鋁合金：表面拋丸后，經防腐處理，再噴漆。
    鑄鐵：噴涂烘烤漆。

四、配套電機
    鋁殼電機，IP54/55，B5安裝法蘭。
